CKSC 干式铁芯串联电抗器223-228

产品概述
CKSC系列干式铁芯串联电抗器主要用于6-10KV的电力系统，与高压电容器串联，组成无功补偿装置，能有效抑制和吸收高次谐波，限制合闸涌流，保护电容器。（限户内使用）。
产品符合JB5436-1998串联电抗器的执行标准。
使用环境条件
●环境温度：电抗器周围最高温度40℃ ,最低温度-25℃，年平均温度20℃；
●相对湿度：电抗器在40℃时相对湿度小于50%，20℃时可达90%；
●海拔高度不超过1000m；
●安装处空气中无有害气体，蒸气及导电性或爆炸性尘埃。
●其他超出本技术条件的内容，由技术部与用户协商处理，并在订货时注明。

型号及其含义

产品结构说明

●采用干式铁心结构，无电磁污染，无油污污染。
●整体结构简单，布局合理，体积小，免维护，便于柜内安装。
●铁心采用优质冷轧低损耗硅钢片，由多个气隙分成均匀小段，气隙中采用环氧板，以保证电抗器气隙长期运行下而不发生变化。
●心柱气隙段用环氧树脂固封为一个整体，铁心端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，既增加了整体强度，又大大减小了运行时的噪音，并具有较好的防腐性能。
●线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用先进的全自动浇注设备在真空状态下进行浇注，绝缘性能好，机械强度高，能耐受大电流冲击和冷热冲击而不开裂。
●环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。
●线圈上下端部和铁心底部与支撑槽钢间均加装硅橡胶防震垫，有效减小了电抗器运行时的震动。

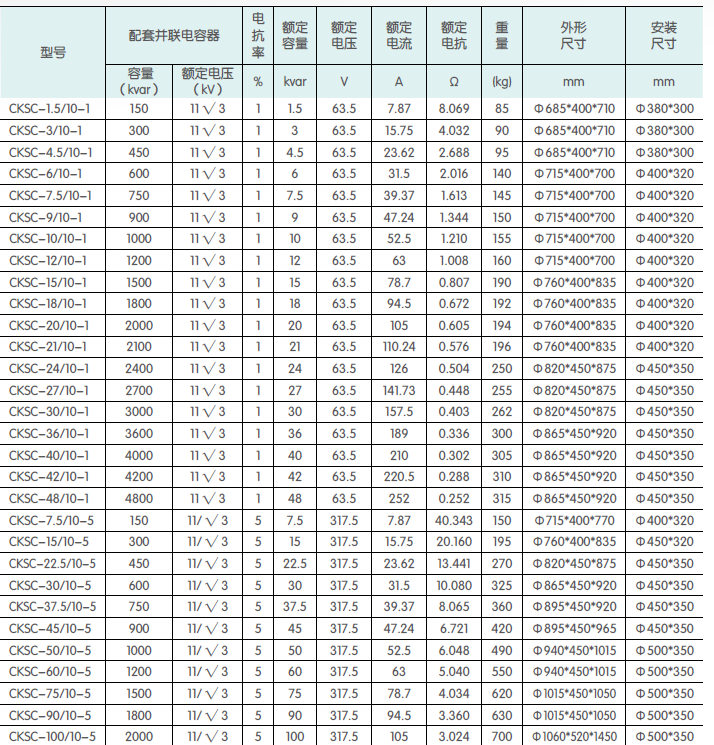

主要技术参数

产品主要特点

●CKSC型干式铁芯串联电抗器的铁芯采用优质进口冷轧低损耗硅钢片，芯柱由多个气隙分成均匀小段，气隙中采用环氧板，以保证电抗器气隙长期运行下而不发生变化。
●铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行时的噪音，并具有较好的防腐性能。
●线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用.. H级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。
●环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。
●线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。
●安全、难燃防火、环保无污染，可直接安装在负荷中心。
●采用进口环氧树脂，产品具有机械强度高，抗短路能力强，局部放电量低，可靠性高。
●损耗小、噪音低，免维护，安装简便、节能效果明显。
●防潮性能好，能在高温度.. (如：在热
