产品概述
BKGKL系列干式空心并联电抗器连接在500KV、220KV\或110KV变电站低压绕组侧，用于长距离输电线路的电容无功补偿，稳定输配电系统电压。
使用环境条件
●海拔不超过1000m；
●超载能力较强，可以在 1.35倍额定电流下连续运行；
●热稳定性能：能耐受额定电抗率的倒数倍的额定电流，时间为2s；
●动稳定性能：能耐受热稳定电流的 2.55倍，时间0.5s，无任何热机械操作损伤；
●温升：线圈平均温升≤75k（电阻法）；
●BKGKL系列干式空心并联电抗器安装方式分水平和垂直安装两种，进出线端子夹角
0°、90°、180°三种，如果用户对出线端子方向有特殊要求，可在订货时予以说明;
●安装BKGKL系列空心并联电抗器时，应该保证电抗器对其它金属部件的最小净磁空间距离，对于大金属部件和形成闭环的金属部件的净空间距离应加大。

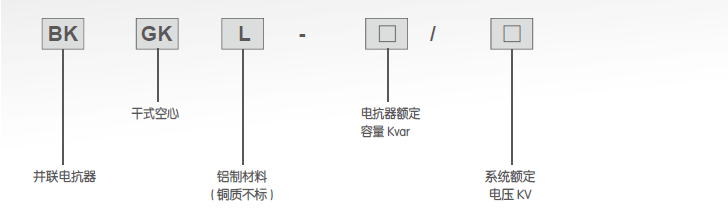

型号及其含义

产品结构说明

●采用多层并联风道结构，并用环氧玻璃纤维布缠绕包封，冲击电位分布均匀，耐受短路电流能力好；
●采用先进的计算机辅助设计(CAD)，可根据客户的使用要求，快速准确的确定产品的结构与参数；
●干式空心的形式杜绝了油浸式电抗器渗漏油的弊端，且无铁心饱和之虑，电感值线性良好；
●绕组采用多种小截面的玻璃丝包导线绕制，具有绝缘性能优良、损耗低、重量轻、体积小、免维护等特点；
●BKGK(L)系列干式空心并联电抗器整个外表面涂有抗紫外线防护涂层，户内与户外均可使用，且安装方式灵活，既可三相叠装，也可三相水平布置。

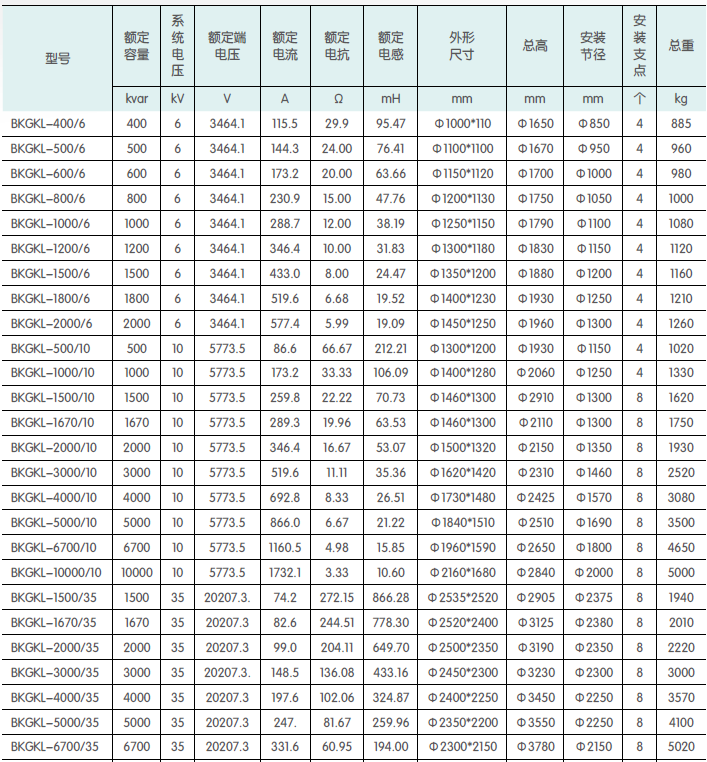

主要技术参数

安装方式

●干式空心电抗器应安装在混凝土基础上，常见的安装方式有：三相垂直布置；二相叠放一相平放布置；三相水平呈“一”字形或“品”字形布置等几种方式。
●安装地点可以是户外或户内。
订货须知
●系统额定电压；
●电抗器额定容量；
●电抗器额定电流；
●电抗器额定电抗；
●系统最高运行电压；
●使用环境（户内户外）；
●进、出线端子夹角；
●其它特殊要求。
