ACL 变频器用输出电抗器241-244

产品概述
ACL系列变频器用输入电抗器接在电源和变频器之间，它能限制电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并能够改善变频器的功率因数，抑制变频器输入电网的谐波电流。
产品执行标准：GB10229-88电抗器、JB9644-1999半导体电气传动用电抗器。
使用环境条件
●额定工作电压：380V 50Hz
●抗电强度：铁芯绕组.. 3000VAC 50Hz 5mA 60S 无击穿
●绝缘电阻：＞100MΩ/500VDC
●噪音：<65分贝
●温升：<75K
●绝缘等级：F级

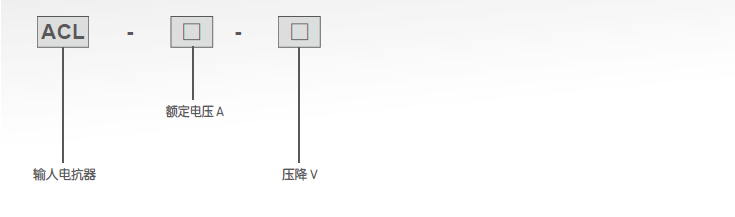

型号及其含义

产品结构特点

●进线电抗器为三相，均为铁芯电抗干式。
●铁芯采用优质低损耗进口冷轧取向硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器在运行过程中气隙不发生变化。
●线圈采用F 级漆包线绕制，温升相对低而产生的热量亦相对小，对周围的电器元件影响较小。
●电抗器整体浸漆减小了运行时的噪音。该电抗器具有体积小、重量轻、外观美等优点。

主要技术参数
