XL(F)21 动力配电柜151-154

产品概述
XL（F）-21系列动力配电柜适用于发电厂及工矿企业、交流电压.. 550V及以下的三相三线、
三相四线、三相五线制系统，
广泛适用于工矿企业、冶金化工、宾馆银行、车站码头、轨道交通等户内、户外动力照明配电之用。
若用于户外时，请与设备生产厂家协商解决。
使用环境条件
● 环境温度：-5℃+40℃，且 24小时内的平均温度不超过+35℃；
● 海拔高度：不超过2000m；
● 相对温度：在周围空气温度为+40℃时不超过 50%;
● 在较低温度下可以有较高的相对温度.. (如:+20℃时为 90%),考虑到温度的变化允许产生适度的凝露 ;
● 设备安装时垂直面的倾斜度不应不超过5℃。设备应安装在无剧烈振动、无冲击及无腐蚀的场所。

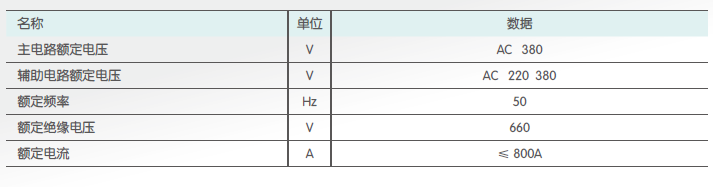

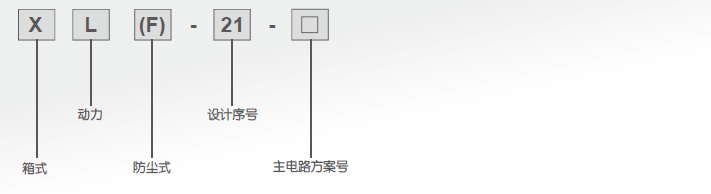

型号及其含义


主电路方案
本开关柜主电路方案共105个，但不包括由于辅助电路控制与保护的变化而派生方案和规格。
产品结构说明
XL(F)-21型低压动力配电柜系户内靠墙或不靠墙安装，可制成单开门或双开门的配电装置，其基本结构采用钢板弯制及角钢焊接而成，前门可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可安装操作按钮，指示灯及显示仪表，打开柜门，配电箱内部所有设备为敞露，便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还可装有接触
器和热继电器，作电动机频繁启动、欠压、过载保护功能，若配相应电器元件，则起到马达接地保护功能。
门与壳体均焊有接地螺钉，确保壳体与地连接可靠。
注意事项
产品到货后，首先应检查包装是否完整无损，发现问题应及时通知有关部门查找原因，对于不立即安装的产品，应根据正常使用条件的规定，置于适应的场所。
产品安装基础槽钢的螺栓又用户自备，基础槽钢与柜体连接孔
● 检查柜体被复层漆膜有无脱落，柜内是否干燥、清洁；
● 主要电器及辅助接点的通断是否可靠、准确；
● 主要元件的选型、接线原理是否与原理图样相符；
● 用500V兆欧表绝缘值不得低于1MΩ。测量时注意断开不能承受电压及电子元件接线。
● 低压空气断路器等，经多次合、分后，会使主触头局部烧伤和产生碳类物质，使接触电阻增大，应定期对万能式低压空气断路器按其说明书要求进行维护和检修。
订货须知
订货时客户应提供下列资料
1、一次线路方案及单线系统图；
2、二次线路展开系统图；
3、每箱内所装各种电器设备详细规格及数据，
4、在订购 B型结构时尚须提供动力配电箱的排列图和平面布置图。
