DFW 户外电缆分支箱( 欧式) 115-120

产品概述
欧式电缆分支箱是近几年来广泛用于电气配网系统中的电缆化工程设备。它的主要特点是双向开门，利用绝缘穿墙套管作为连接母排，具有长度小，电缆排列清楚，三芯电缆不需大跨度交差等显著优点。一般采用额定电流.. 630A螺栓固定连接式电缆接头，对各种不同的用户需求均能提供令人满意的技术方案。
广泛适用于：城市工业园区、城市商业中心、矿区和钢铁、汽车、石油、化工、水泥、等大型企业以及其他场合的.. 10kV
电缆配网系统中环网联接配电网，是城网改造的理想设备。
使用环境条件..
● 全绝缘、全密封、全防护、全工况；..
● 进出线灵活，实际应用最多有.. 8分支进出线；..
● 抗洪水、抗污秽、抗凝露、抗凝霜、耐腐蚀；..
● 体积小、结构紧凑、安装简单、操作方便；..
● 可带氧化锌避雷器；..
● 可安装带电指示器，指示操作人员线路带电；..
● 可安装电缆型故障指示器，便于迅速查找电缆故障；..
● 有多种箱体材质可选择：普通钢板，镀铝锌钢板和镜面不锈钢等。
型号及其含义

主要技术参数


短路故障指示器

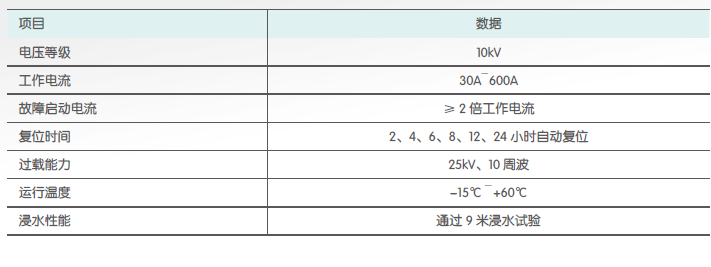

● 装于分支箱内进出线电缆或分支电缆上，当故障电流通过时，指示灯闪烁，方便巡线人员迅速查找故障点，缩短停电时间；外壳采用高强度、耐老化和塑料制作而成，适用于任何恶劣环境，能进入水中。详细技术参数如下：


产品结构说明
DFW高压电缆分支箱系户外设计、全密封结构、柜体防护等级.. IP33。电缆接头支架采用不锈钢材料，外壳采用.. 2mm优质不锈钢制造。箱体内部由电缆仓顶板分隔成母线室和电缆仓两部分。
母线室是由.. 2mm钢板围成的密封室。电缆接头支架位于母线室的上部，用来支撑套管，套管则用来固定电缆接头，电缆接头的相同距离为.. 180mm。如果是带避雷器型，避雷器安装在电缆接头的尾部。另外，短路指示器和带电显示器也装在母线室内。母线室所有带电部件都进行严格的硅橡胶外包绝缘处理。电缆仓位于母线室下部，是电缆进出的通道，仓内有电缆固定夹和接地端子。

电缆连接注意事项

● 电缆头安装前，应详细阅读安装说明书 (附件盒内)；
● 剥切电缆时，应按附件盒内的电缆制作标示卡进行；
● 压接线端子之前，应先套上应力锥；
● 安装中间接头一定要到位，以保证将接线端子固定牢固，否则会因接触不良造成严重后果；
● 只有绝缘塞的端部安装垫片和螺母，其它部位禁装垫片和螺母。

应用与特点
应用
● 最高电压可到24kV；
● 可用于单芯、三芯电缆与SF6气体绝缘开关柜的连接;
● 可适用于户内、户外安装；..
● 可用于
